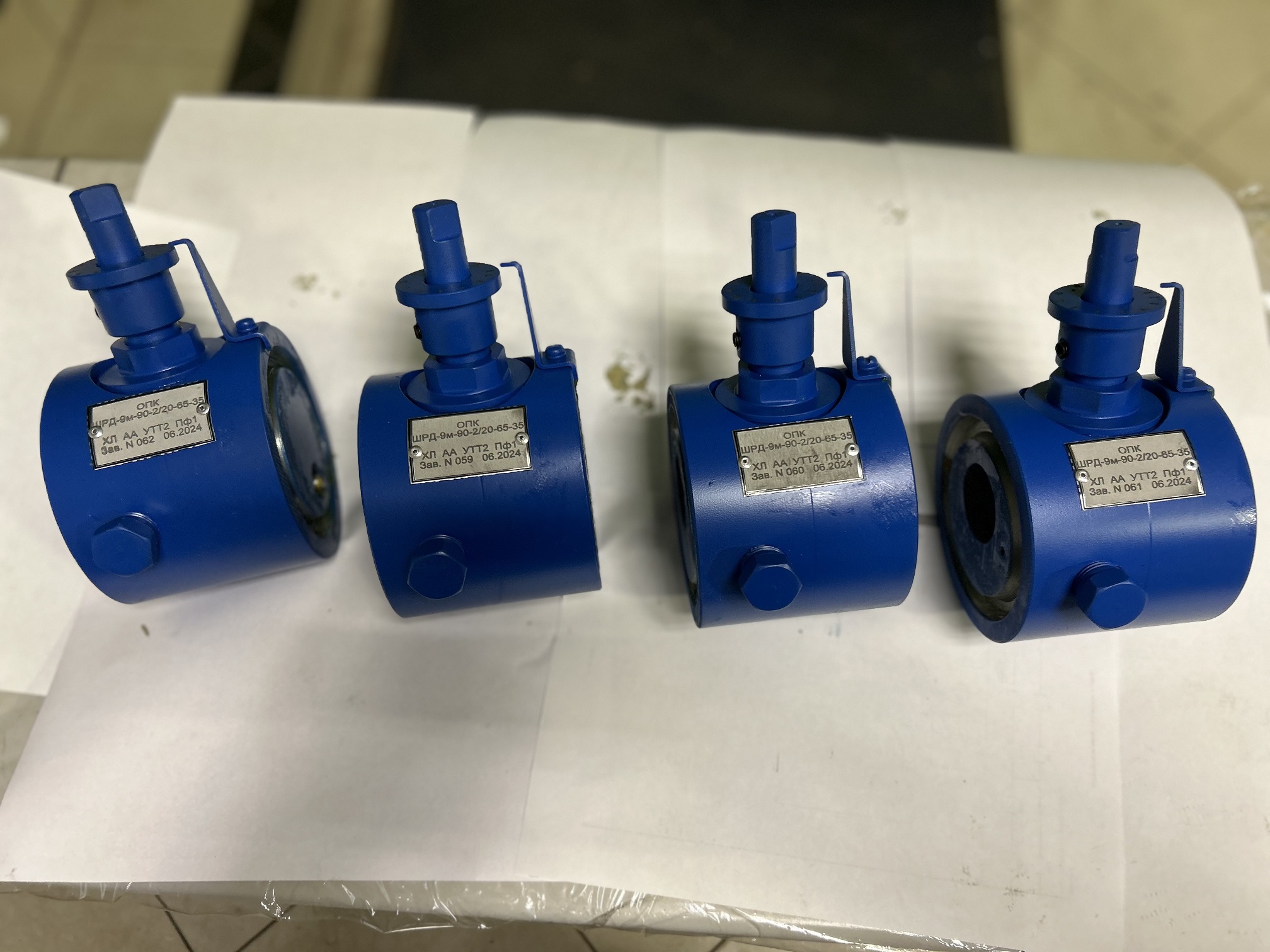

Штуцер дискретный регулируемый ШДР-9М-90-2/20

Описание

Штуцер дискретный регулируемый ШДР-9М-90-2/20 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 20мм. Регулирующий орган цилиндр. Управление штуцером ШДР-9М ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х100мм.  Масса не более 8,5кг.

Материал основных деталей, находящихся в контакте с рабочей средой:

- Корпус - сталь 45 ГОСТ 1050-88.

- Гильза - сталь 12Х18Н10Т ГОСТ 5632-72.

- Цилиндр - сталь 40ХН ГОСТ 4543-71.
